PCBA的制造是一个复杂的系统工程，涉及多个环节的精密配合，每个环节的质量控制都直接影响最终产品的性能和可靠性。一套完整的PCBA制造流程通常包括PCB裸板采购、元器件采购与检验、SMT贴片、DIP插件、焊接、清洗、测试、组装等核心环节，每个环节都有严格的技术标准和操作规范。
PCB裸板采购与检验是制造流程的第一步，也是基础环节。制造商需根据产品设计要求，选择合适材质、层数、厚度的PCB裸板，并对裸板进行严格检验。检验项目包括外观检查（如是否存在划痕、变形、污点）、尺寸精度检测（如孔位位置、线路宽度）、电气性能测试（如绝缘电阻、导通性），确保裸板符合生产要求，避免因裸板问题影响后续工序。
元器件采购与检验是保障PCBA质量的关键。采购环节需选择正规渠道的元器件，确保元器件的型号、参数符合设计要求，避免使用假冒伪劣产品。检验环节则包括外观检验（如元器件引脚是否完好、封装是否完整）、参数测试（如电阻阻值、电容容量）、可焊性测试等，对于精密芯片等关键元器件，还需进行老化测试，确保其性能稳定。

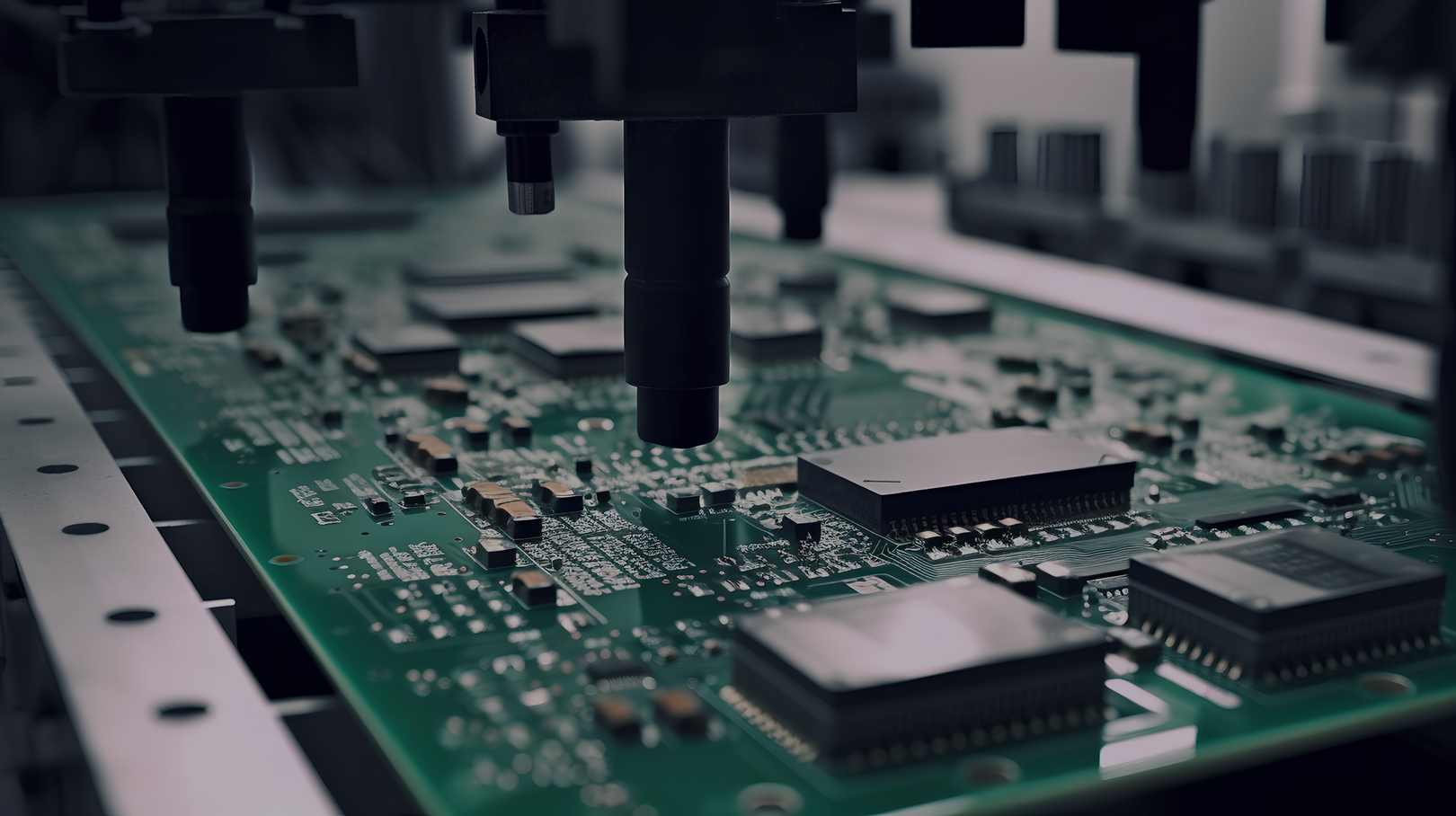

SMT贴片是现代PCBA制造的核心环节之一，主要用于处理小型化、表面贴装的元器件。流程包括焊膏印刷、元器件贴装、回流焊接。焊膏印刷是将焊锡膏通过钢网精准涂抹到PCB的焊盘上，为后续焊接做准备；元器件贴装则通过高精度贴片机，将元器件准确放置到焊盘上；回流焊接是将贴装好元器件的PCB放入回流焊炉，通过高温使焊锡膏熔化、凝固，实现元器件与PCB的牢固连接。SMT贴片具有自动化程度高、精度高、效率高的特点，适用于大规模生产。
对于一些无法通过SMT贴片的插装元器件（如连接器、电解电容），则需要进行DIP插件工序。流程包括插件、波峰焊接、剪脚。插件可通过人工或自动插件机完成，将元器件引脚插入PCB的对应孔位；波峰焊接是将插件后的PCB通过波峰焊炉，焊锡波将引脚与焊盘焊接在一起；剪脚则是将焊接后多余的引脚剪掉，使PCBA外观整洁。
焊接完成后，需要对PCBA进行清洗，去除焊接过程中产生的助焊剂残留、灰尘等杂质，避免影响电气性能和外观。清洗方式包括水洗、溶剂清洗、超声波清洗等，需根据PCBA的材质和元器件特性选择合适的清洗方式。
测试是检验PCBA质量的关键环节，包括外观检测、电气性能测试、功能测试。外观检测可通过人工或AOI（自动光学检测）设备，检查焊接是否存在虚焊、假焊、短路等问题；电气性能测试主要检测电路的导通性、绝缘性、电压电流参数等；功能测试则是模拟产品的实际工作环境，检测PCBA是否能实现设计的各项功能。测试不合格的PCBA需要进行返修，确保产品质量。
最后，通过组装工序将PCBA与外壳、连接件等其他部件组装在一起，形成完整的电子产品。整个PCBA制造流程需要精准把控每个环节的工艺参数，平衡精度与效率，才能生产出高质量的产品。
